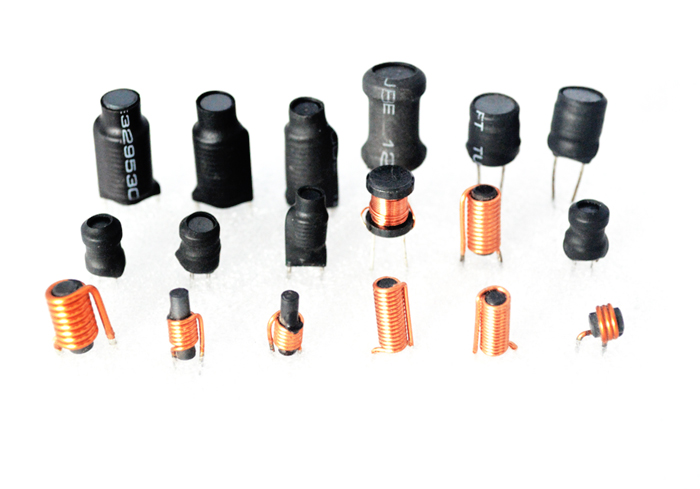

工字電感是屬于插件電感的一種，由于自動化生產的便利，插件安裝具有很高的市場份額，它屬于比較傳統的電感器。那么，在選型時需要注意工字電感的哪些參數呢？
一、看尺寸
看工字電感的尺寸，比如外徑、高度、腳距、針腳長度等，其中工字電感的外徑和高度、腳距是由工字磁芯決定的。所選尺寸應滿足PCB的預留空間。
二、看特點
1、看電感量。工字電感的[敏感詞]個特點是電感量，電感量的大小應滿足要求，公差越小越好。換句話說，電感量的大小在規定的頻率水平，越靠近中心值越好。
2、看電阻。電阻的全稱是DC電阻，電阻的下限由漆包線的尺寸大小和長度決定，線徑越大，長度越短，電阻越低，對電路的損耗越少，發熱就會越少，工字電感體現的是工字磁芯的中柱越大，電阻越高，在不考慮疊加電流的情況下，盡可能選擇中柱較小、線徑較大的電感，當然中柱太小也不行，中柱太小，工字磁芯在繞線過程中很容易斷。
3、看疊加電流的大小。一般疊加電流后的電感量下降20%的工字電感對應的電流大小稱為飽和電流，飽和電流越大，工字電感的耐受電流強度越高，在工作時越穩定，發熱量越小，長時間工作時安全系數越高。
4、看Q值大小。Q值也叫品質因數。Q值越高，損耗越少，效率越高。一般走飛線的Q值高于銅腳Q值，銅腳的高于鐵腳的，鎳含量高的材料高于常規材料的Q值。
5、看居里溫度。我們知道工字電感的電感量會隨著溫度的升高而增加，但增加不是直線增加的，當溫度提高到某個臨界溫度點時，電感量會急劇下降。這個臨界溫度點被工字電感廠家稱為居里溫度，我們可以分析一下。工字電感在高溫環境下工作，工字電感長時間工作，身體也會發熱，當溫度超過自身的居里溫度時，電感量會急劇下降，工字電感無法發揮其相應的作用，所以工字電感的居里溫度越高越好，常規材料的工字電感居里溫度一般為130℃，用好的材料可以達到220℃。
6、看工字電感的三大特性曲線圖，電感頻率曲線圖，Q值頻率曲線圖，感量電流曲線圖。不同的工字電感對應各自的曲線圖形。通過對比對應的坐標點，縱坐標值越高，質量越好。
